Press - Gitterroste (P) Lagerprogramm
|
|
|
|
|
|
|
Norm - Treppenstufen
Stahl feuerverzinkt |
Maschenweite 30 / 10
|
Größe
mm
|
Tragstäbe
mm
|
Maß d
mm
|
Gewicht
kg/Stück
|
Preis
|
600 x 240
|
25 / 2
|
120
|
4,7
|
38,30
|
600 x 270
|
25 / 2
|
150
|
5,2
|
41,10
|
700 x 240
|
25 / 2
|
120
|
5,3
|
43,90
|
700 x 270
|
25 / 2
|
150
|
5,9
|
46,80
|
800 x 240
|
30 / 2
|
120
|
6,4
|
45,40
|
800 x 270
|
30 / 2
|
150
|
7,1
|
47,20
|
900 x 240
|
30 / 2
|
120
|
7,1
|
51,80
|
900 x 270
|
30 / 2
|
150
|
7,9
|
53,90
|
1000 x 240
|
30 / 2
|
120
|
7,8
|
56,10
|
1000 x 270
|
30 / 2
|
150
|
8,7
|
58,30
|
1000 x 305
|
30 / 3
|
180
|
9,1
|
64,50
|
1100 x 240
|
40 / 2
|
120
|
9,7
|
64,80
|
1100 x 270
|
40 / 2
|
150
|
10,9
|
69,10
|
1100 x 305
|
40 / 2
|
180
|
12,1
|
77,00
|
1200 x 240
|
40 / 2
|
120
|
10,5
|
70,30
|
1200 x 270
|
40 / 2
|
150
|
11,8
|
73,40
|
1200 x 305
|
40 / 2
|
180
|
13,1
|
82,40
|
1000 x 270
Querstab rutschhemmend
|
30 / 2
|
150
|
8,2
|
63,50
|
Mit Sicherheitsantrittskante und angeschweißten Seitenbacken aus Flachstahl 70/3, Bohrungen nach DIN 24531.
|
|
|
Mit Sicherheitsantrittskante und
angeschweißten Seitenbacken
aus Flachstahl 70/3, Bohrungen nach
DIN 24531. |

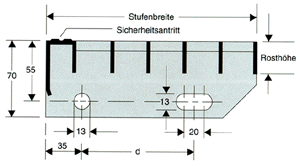

Bohrmaße für Seitenbacken
|
Alle Maße sind Rostaußenmaße - erstgenanntes Maß = Tragstabmaß
|
|
|
|
|
|
Anmerkung zur Maschenweite 30/10 |
|
|
Auszug aus dem Merkblatt für Metallroste ZH 1/196 |
2.5.2. |
|
Bei Gitterrosten, die in öffentlichen Verkehrswegen verlegt werden sollen, z.B. vor Eingängen von allgemein zugänglichen Gebäuden oder vor Schaufenstern, muß die Maschenweite klein gehalten werden. Für die genannten Bereiche sind Roste zu bevorzugen, deren Maschen in einer Richtung die lichte Weite von 10 mm nicht überschreiten. |
|
|
|
|
|
|
